Dolap kapağına çöp kovası montajı

Mutfakta çöplüğümüz tezgahın üstünde duruyordu. Tezgahın üstü aynı zamanda yemek yapma yeri olduğu için özellikle Derya'nın hoşuna gitmiyordu bu durum (ben biraz daha "rahatım" temizlik konularında):


Geçenlerde Mine teyzede dolap içi kapağa monteli çöp kovasını görünce hoşumuza gitti, dedik biz de yapalım:



Önce çöp kovasının satıldığı yeri bulmalısın. IKEA'da yoktu, Leroy Merlin'de vardı. Fiyatı 20-25TL gibi birşeydi. Paketin içinde montaj şeması, delik yerlerini işaretlemek için iki karton şablon ve vida vs. çıkıyor:

Gerekli süre: Yarım saat
Alet/edavat: Yıldız tornavida, kalem, makas, çekiç, küçük bir çivi, pense

Biz montajımızı çöp kovası solda olacak şekilde yaptık. Öncelikle dolabın iç kısmına (kapağa değil!) alt ve üst taşıyıcı parçalarının delik yerlerini şablon yardımı ile işaretliyoruz:

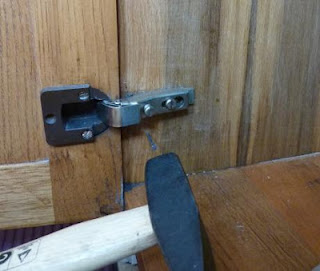

Vida deliklerini önce küçük bir çivi ile biraz açar ve çiviyi pense ile geri çıkarırsak oluşan delik sayesinde vidayı ahşaba vidalamak kolay olur:


Çivi az birşey (1 cm) girse yeter:


Alt taşıyıcının çiviyle açılmış delikleri:

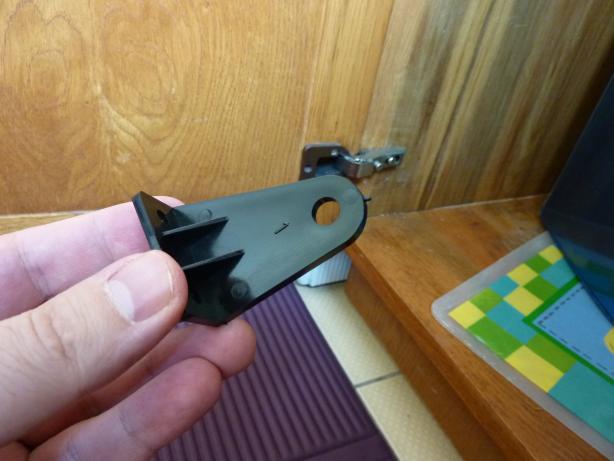

Bir numaralı parça olan alt taşıyıcıyı numaranın yazılı olduğu kısım yukarı bakacak şekilde yerine vidalıyoruz:



Aynı şekilde iki numaralı parça olan üst taşıyıcıyı numaranın yazılı olduğu kısım aşağı bakacak şekilde vidalıyoruz:

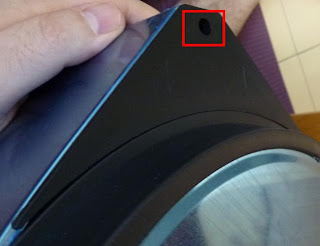

Çöp kovasının üst kısmında bir delik, alt kısmında çıkıntı var. Üst kısma pim giriyor, alt kısım ise alt taşıyıcıdaki deliğe oturuyor:


Çöp kovası taşıyıcı parçalar arasına sığıyor mu diye kontrol ediyoruz:


Diğer şablon yardımıyla kapağa yönlendiricinin delik yerlerini işaretliyoruz:


Üç numaralı parça olan yönlendiriciyi numaranın yazılı olduğu kısım yukarı bakacak şekilde monte ediyoruz:


Bizim kapağın kalınlığı vida boyundan kısa olduğundan vida uçları biraz dışarı çıktı:


Çöp kovasını yerine monte ediyoruz (yönlendirici üzerindeki pim çöp kovasının altındaki düz kanala geçecek). Geldi sıra son adım olan ip kısmını dolabın içine monte etmeye...


Şemada anlatıldığı gibi kapak arzu ettiğiniz miktarda açılacak şekilde ipin ucunun dolap içinde olması gereken yeri işaretleyin ve parçayı oraya vidalayın, sonra da ipin ucunu o parçaya geçirin:


Bu kadar:

Güncelleme, 25 Aralık 2015: Kapağın açılma miktarını dolap duvarına bir vida/çivi monte edip ipi bunun üzerine dolayarak ayarlayabilirsiniz:
